Galimos difuzorių pajungimo situacijos ir jas atitinkantys montavimo būdai
1 situacija:
PAJUNGIMAS: per lanksčią gofrą
ORTAKIŲ SISTEMA: metaliniai ortakiai (125 / 100 mm)
2 situacija:
PAJUNGIMAS: per pajungimo dėžutę (metalinė/plastikinė)
LUBŲ BAIGTUMAS: gipso plokštės nesusuktos
ORTAKIŲ SISTEMA: 75 mm plastikiniai ortakiai
3 situacija:
PAJUNGIMAS: per pajungimo dėžutę (metalinis/plastikinis vamzdis)
LUBŲ BAIGTUMAS: jau prisuktos gipso plokštės
ORTAKIŲ SISTEMA: 75 mm plastikiniai ortakiai
Montavimo instrukcijos
Galimi pajungimo diametrai: 125 mm ir 100 mm
Difuzoriai tinka 1 ir 2 sluoksnių gipso luboms.
Kiek erdvės reikia sėkmingam sumontavimui?
Jungimui per metalines dėžutes reikia bent 17 cm
Jungimui per plastikines dėžutes reikia bent 16 cm
Jungimui per lanksčią gofrą reikia bent 16 cm
Su specialia ERGOVENT dėžute galima tilpti į 14 cm erdvę
MONTAVIMO BŪDAI
1 BŪDAS

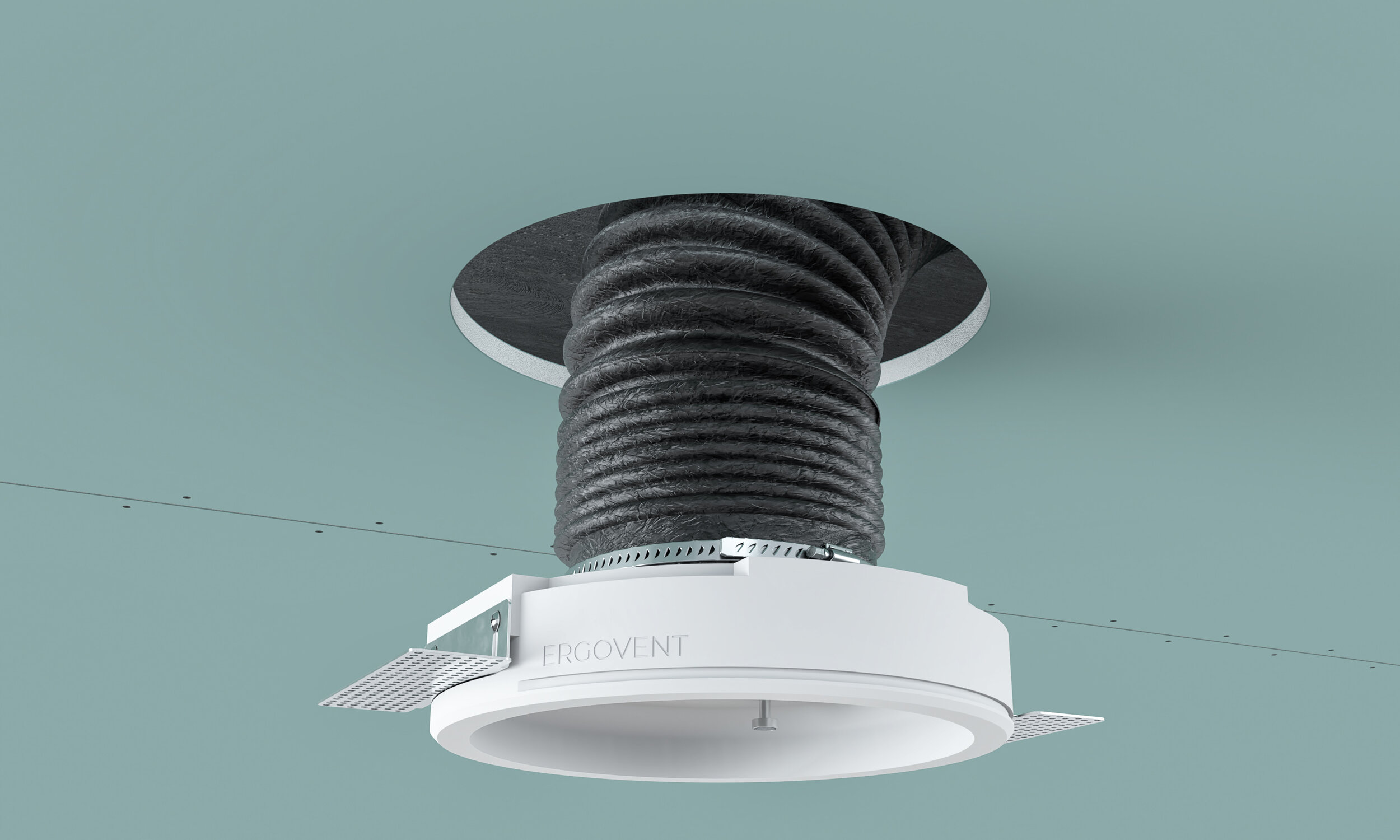

JUNGIMAS PER LANKSČIĄ GOFRĄ (skardinių ortakių sistema)
Lanksti gofra difuzorių pajungimui naudojama kuomet sistema išvedžiota skardiniais ortakiais. Šis pajungimo būdas pats paprasčiausias.
Lubose išpjaunama skylė
Lanksti gofra tvirtinama prie difuzoriaus movos (tinka sąvarža arba plastikinis dirželis)
Difuzorius pakreipiamas kampu ir prakišamas pro skylę. Tuomet įstatomas į numatytą padėtį (šoninės tvirtinimo detalės remiasi į gipso plokštę)
Difuzorius tvirtinamas savisriegiais varžteliais. Prisukama kiaurai per gipso plokštę prie šoninių tvirtinimo detalių
Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva. Visą darbų eigą žiūrėkite nuorodoje į detalią montavimo instrukciją.
2 BŪDAS
JUNGIMAS PER DIFUZORIAUS DEŽUTĘ, KUOMET GIPSO PLOKŠTĖS DAR NEPRISUKTOS
Jei gipso plokštės jau sumontuotos, vadovaukitės 3 montavimo būdu.
Difuzorius jungiamas per pajungimo dėžutės vamzdį (dažniausiai 125 mm diametras), kuomet vėdinimo sistema išvedžiota lanksčiais 75 mm plastikiniais ortakiais,
Jei dėžutė metalinė, sėkmingam sumontavimui reikia bent 7cm nuo korpuso iki profilių apačios (jei bus 2 gipso sluoksniai, tuomet 6 cm)

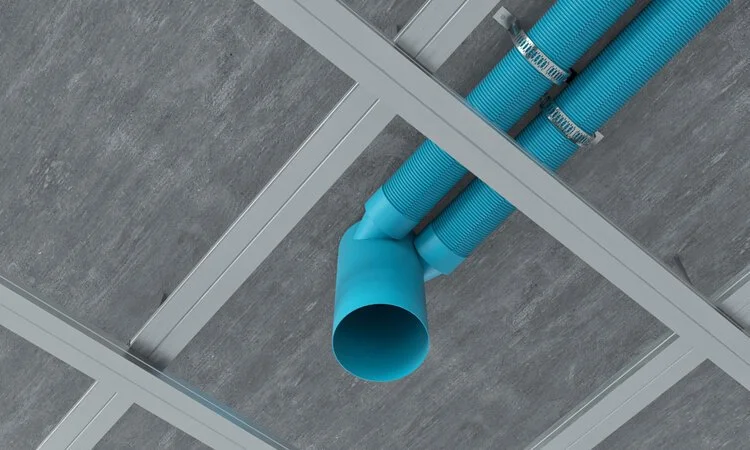

Jei dėžutė plastikinė, sėkmingam sumontavimui reikia bent 7cm nuo ortakių iki profilių apačios (jei bus 2 gipso sluoksniai, tuomet 6 cm)
Pajungimo vamzdžiai trumpinami: jie turi būti 4 cm giliau nei apatinio profilio paviršius (jei bus 2 gipso sluoksniai, tomet šis atstumas 3 cm)
Difuzoriaus mova įstatoma į pajungimo vamzdį. Jei yra poreikis, laikinai tvirtinama montažine juosta, kad neiškristų
Prisukama gipso plokštė su reikiamoje vietoje išpjauta skyle (240 mm)
Difuzorius tvirtinamas savisriegiais varžteliais. Prisukama kiaurai per gipso plokštę prie šoninių tvirtinimo detalių
Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva. Visą darbų eigą žiūrėkite nuorodoje į detalią montavimo instrukciją.
3 BŪDAS
JUNGIMAS PER DIFUZORIAUS DĖŽUTĘ, KAI GIPSO PLOKŠTĖS JAU PRITVIRTINTOS
Jei pajungimo vamzdžiai nupjauti lygiai su gipso lubų paviršiumi, patikrinkite, ar pakanks vietos difuzoriaus įmontavimui:
Jei dėžutė metalinė, matuojame atstumą nuo lubų iki vamzdžio pabaigos. Jei šis atstumas yra bent 8,5 cm, vietos įmontavimui užtenka.
Jei dėžutė plastikinė, matuojame atstumą nuo lubų iki gilumoje matomų angų apatinio krašto. Jei šis atstumas yra bent 8,5 cm, vietos įmontavimui užtenka.
Aplinkui vamzdį išpjaunama apvali 240 mm skylė ir stačiakampės skylės tvirtinimo detalėms prakišti
Jei naudojami 2 gipso sluoksniai, skylės tvirtinimo detalėms pjaunamos tik apatinėjė gipso plokštėje
Jei padidintos skylės plote yra lubų profilių, juos reikės išpjauti, kad netrukdytų difuzoriui įlįsti. Pasitarkite su lubas montavusiais meistrais, kaip galite juos išpjauti, nepakenkdami konstrukcijai.
Trumpinami pajungimo vamzdžiai: jie turi būti 5,5 cm giliau nei gipso lubų paviršius
Jei naudojami 2 gipso sluoksniai, vamzdžiai trumtinami tuo pačiu 5,5 cm atstumu nuo lubų paviršiaus
Difuzoriaus mova įstatoma į pajungimo vamzdį. Difuzorius kišamas gilyn, kol tvirtinimo detalės pralenda pro gipso plokštę

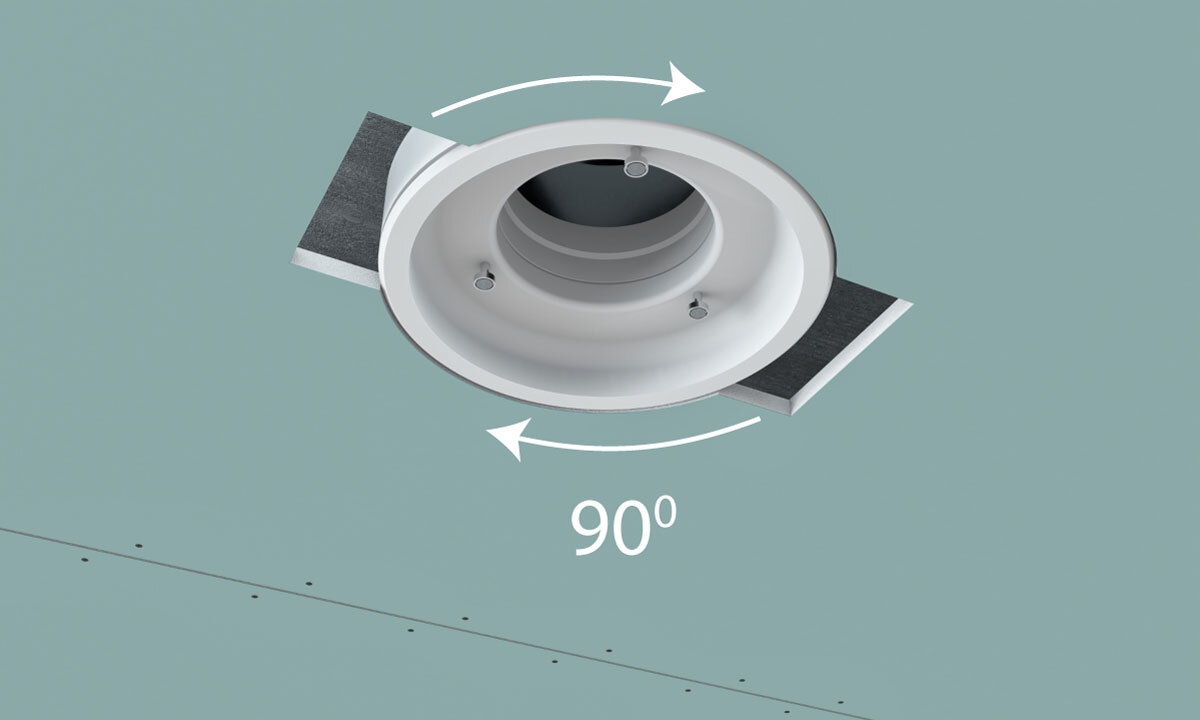

Difuzorius pasukamas 90 laipsnių kampu, kad tvirtinimo detalės remtųsi į gipso plokštę. Jei naudojami 2 gipso plokštės sluoksniai, tvirtinimo detalės atsidurs dviejų plokščių tarpe
Difuzorius tvirtinamas savisriegiais varžteliais. Prisukama kiaurai per gipso plokštę prie šoninių tvirtinimo detalių

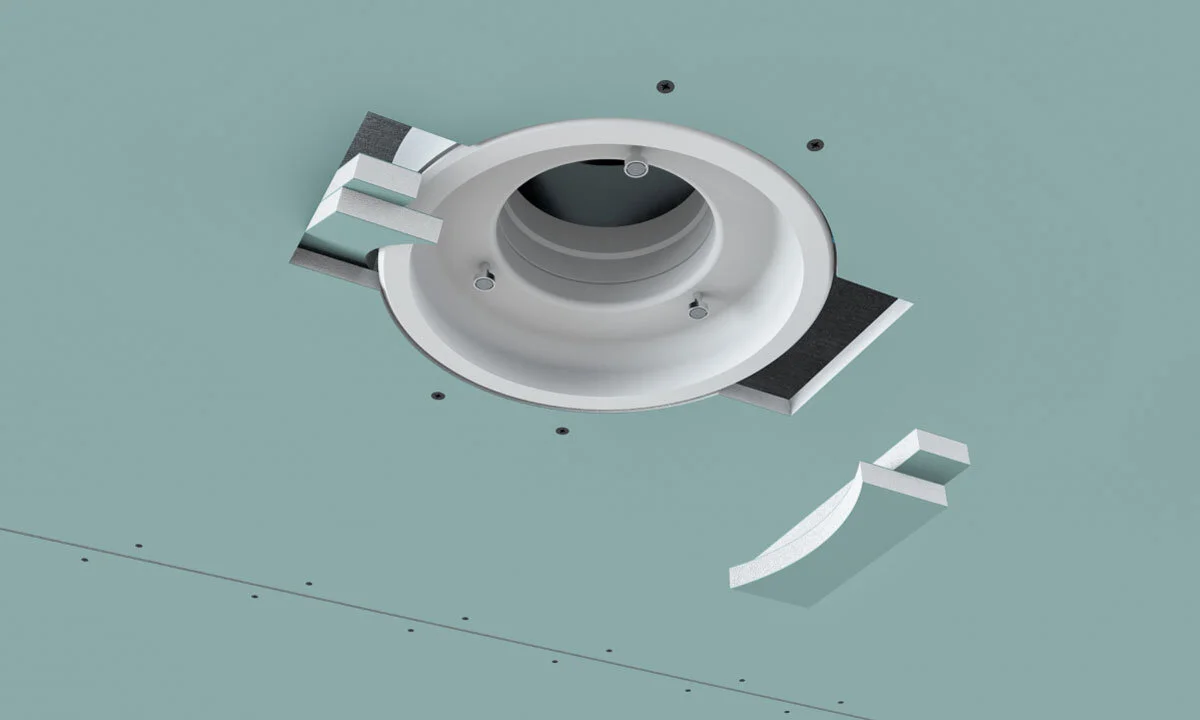

Tvirtinimo detalėms išjautos skylės užtaisomos iš gipso plokštės padarytomis detalėmis
Jei naudojami 2 gipso sluoksniai, išpjautų skylių vietose įklijuojami gipso gabalėliai
Difuzorius sumontuotas ir paruoštas apdailai
Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva. Visą darbų eigą žiūrėkite nuorodoje į detalią montavimo instrukciją.
4 BŪDAS

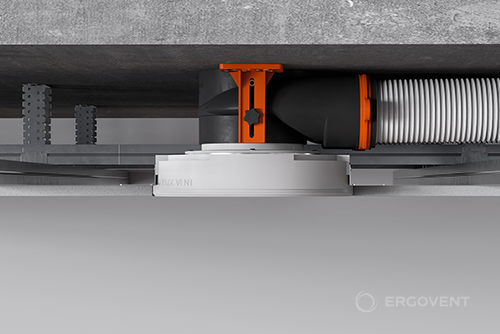

JUNGIMAS PER ŽEMO PROFILIO DĖŽUTĘ
Žemo profilio ERGOVENT difuzoriaus pajungimo dėžutė suteikia galimybę sumontuoti difuzorių vos į 14 cm erdvę (matuojant nuo perdangos iki gipso lubų paviršiaus).
Išpjaukite reikiamo dydžio skylę difuzoriui ir pritvirtinkite lubų plokštę
Sumontuotas difuzorius užglaistomas, armuojamas stiklo audiniu, gruntuojamas ir visas pilnai dažomas ta pačia lubų spalva. Visą darbų eigą žiūrėkite nuorodoje į detalią montavimo instrukciją.
